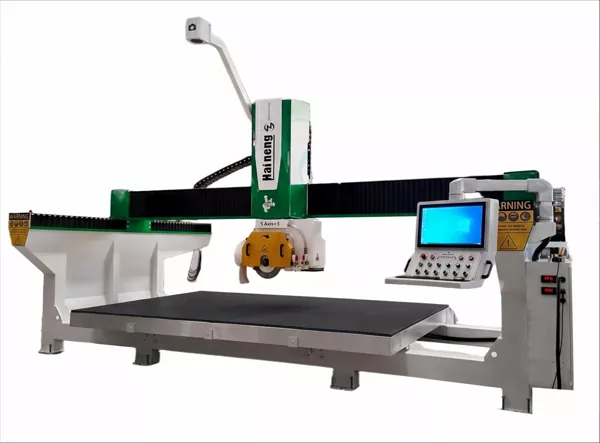

HTQ700GL5-அச்சு CNC பாலம் பார்த்தேன்வழக்கமான நேராக வெட்டுதல் அமைப்பை விட அதிக நெகிழ்வுத்தன்மை தேவைப்படும் கல் செயலிகளுக்காக வடிவமைக்கப்பட்டுள்ளது. CNC கட்டுப்பாடு, CAD இறக்குமதி நிரலாக்கம், அனுசரிப்பு கட்டிங்-ஹெட் இயக்கம் மற்றும் ஹெவி-டூட்டி வெல்டட் அமைப்பு ஆகியவற்றுடன், இயந்திரம் பலவிதமான கல் வெட்டுதல் மற்றும் வடிவமைக்கும் பயன்பாடுகளை ஆதரிக்கிறது.
HTQ700GL 5-Axis CNC பிரிட்ஜ் சா என்ன செய்ய முடியும்?
ஒவ்வொரு கல் திட்டமும் செவ்வக வடிவத்தைக் கொண்டிருக்கவில்லை. சமையலறை கவுண்டர்டாப்புகள், குளியலறை வேனிட்டி டாப்ஸ், கட்டடக்கலை கூறுகள் மற்றும் அலங்கார கல் துண்டுகளுக்கு கோண விளிம்புகள், வளைந்த சுயவிவரங்கள் அல்லது தனிப்பயன் வடிவ பாகங்கள் தேவைப்படலாம்.
HTQ700GL பல்வேறு வெட்டு மற்றும் விவரக்குறிப்பு செயல்பாடுகளை ஆதரிக்கிறது, அவற்றுள்:
- நேராகவும் கோணமாகவும் வெட்டுதல்:கல் அடுக்குகளை செயலாக்கவும் மற்றும் பொருத்தமான கோணங்களில் பாகங்களை வெட்டவும்.
- தனிப்பயன் வடிவ வெட்டுதல்:சுற்று, ஓவல், விசிறி வடிவ, பலகோண, வைர வடிவ மற்றும் பிற ஒழுங்கற்ற வடிவங்களை உருவாக்கவும்.

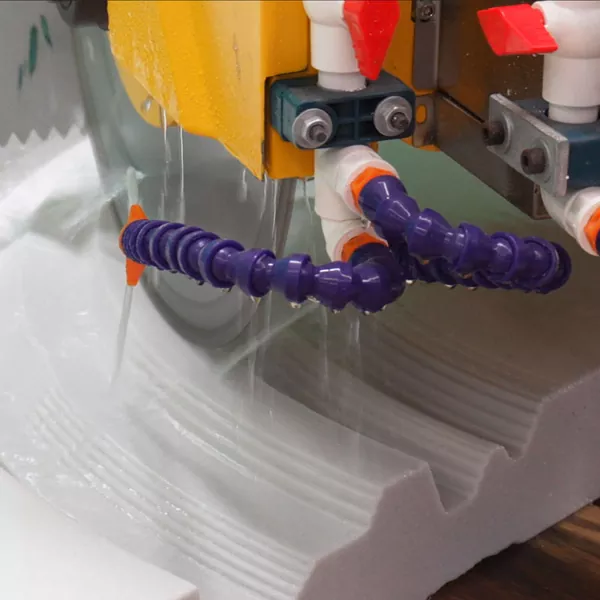

- வளைந்த விவரக்குறிப்பு:பொருத்தமான அலங்கார கல் கூறுகளுக்கு நேராக மற்றும் வளைந்த வரையறைகளை பின்பற்றவும்.
- பள்ளம் வெட்டுதல்:பொருத்தமான பயன்பாடுகளுக்கு நேரான, கோண மற்றும் கட்டம்-பாணி பள்ளங்களை உருவாக்கவும்.
- சாய்வு மற்றும் விளிம்பு வடிவமைத்தல்:வெவ்வேறு வடிவமைப்பு தேவைகளைப் பூர்த்தி செய்ய சரிசெய்யக்கூடிய கட்டிங்-ஹெட் இயக்கத்தைப் பயன்படுத்தவும்.
இயந்திர விவரக்குறிப்பு சி-அச்சு சுழற்சியை 0 முதல் 360 டிகிரி வரை மற்றும் A-அச்சு இயக்கம் 0 முதல் 90 டிகிரி வரை பட்டியலிடுகிறது. பணி அட்டவணையில் 0 முதல் 85 டிகிரி வரையிலான அதிகபட்ச சாய்வு வரம்பு உள்ளது.
இந்த இயக்க வரம்புகள் தனிப்பயன் வேலையைத் திட்டமிடும் போது உற்பத்தியாளர்களுக்கு கூடுதல் விருப்பங்களை வழங்குகின்றன. உண்மையான செயலாக்க திறன், பொருள், பணிப்பகுதி பரிமாணங்கள், பிளேடு உள்ளமைவு, கருவி மற்றும் தேர்ந்தெடுக்கப்பட்ட வெட்டு முறை ஆகியவற்றைப் பொறுத்தது. கோரும் அல்லது அசாதாரணமான வேலைகளுக்கு, அமைப்பை உறுதிசெய்து மாதிரி வெட்டும் சோதனையை ஏற்பாடு செய்யும்படி சப்ளையரிடம் கேளுங்கள்.
கவுண்டர்டாப் மற்றும் ஸ்டோன் ஃபேப்ரிகேஷனில் உள்ள பயன்பாடுகள்
சமையலறை மற்றும் குளியலறை கவுண்டர்டாப்புகள்
கவுண்டர்டாப் உற்பத்தி பெரும்பாலும் ஒரு ஸ்லாப் அளவை விட அதிகமாக உள்ளது. வடிவமைப்பைப் பொறுத்து, ஒரு வேலைக்கு கோண விளிம்புகள், மடு திறப்புகள், குழாய் துளைகள் அல்லது வடிகால் பள்ளங்கள் தேவைப்படலாம்.
HTQ700GL வெட்டு மற்றும் விவரக்குறிப்பு செயல்பாடுகளை ஆதரிக்கிறது. விருப்பமான துருவல்-கட்டர் இணைப்பு மற்றும் பொருத்தமான கருவி மூலம், இயந்திரம் மடு மற்றும் குழாய் திறப்புகள், வடிகால் பள்ளங்கள் மற்றும் கவுண்டர்டாப் விளிம்புகள் உள்ளிட்ட கூடுதல் எந்திர பணிகளுக்காகவும் கட்டமைக்கப்படலாம். மெருகூட்டுவதற்கு பொருத்தமான அரைக்கும் சக்கரங்கள் மற்றும் கருவிகள் தேவை.
நிலையான கவுண்டர்டாப்புகள் மற்றும் தனிப்பயன் வடிவமைப்புகள் இரண்டையும் செயலாக்கும் பட்டறைகளுக்கு, இந்த உள்ளமைவு பல பொருத்தமான செயல்பாடுகளை ஒரு கணினியில் கொண்டு வர உதவும். ஆர்டர் செய்வதற்கு முன் விருப்ப உபகரணங்கள் மற்றும் தேவையான கருவிகளை உறுதிப்படுத்தவும்.
கிரானைட் மற்றும் மார்பிள் செயலாக்கம்
கிரானைட் மற்றும் பளிங்கு பட்டறைகள் பெரும்பாலும் வெவ்வேறு தடிமன்கள், வெளிப்புறங்கள் மற்றும் முடித்தல் தேவைகள் கொண்ட தயாரிப்புகளைக் கையாளுகின்றன. HTQ700GL வடிவ கல் கூறுகள், கோண வெட்டுக்கள் மற்றும் அலங்கார சுயவிவரங்கள் போன்ற பயன்பாடுகளை மதிப்பிடுவதற்கு ஏற்றது.
குறிப்பிட்ட கத்தி விட்டம் வரம்பு 350 முதல் 700 மிமீ ஆகும். அதிகபட்ச கத்தி விட்டம் அதிகபட்ச வெட்டு ஆழமாக கருதப்படக்கூடாது. அடையக்கூடிய வெட்டு ஆழம் மற்றும் பரிந்துரைக்கப்பட்ட வேலை நிலைமைகள் இயந்திர கட்டமைப்பு, தேர்ந்தெடுக்கப்பட்ட கத்தி மற்றும் பொருள் ஆகியவற்றைப் பொறுத்தது.
ஓடு மற்றும் பொறிக்கப்பட்ட கல்
பெரிய வடிவ ஓடுகள் மற்றும் பொறிக்கப்பட்ட கல் தயாரிப்புகளுக்கு திட்டமிடப்பட்ட வெட்டு பாதைகள் மற்றும் குறிப்பிட்ட விளிம்பு சிகிச்சைகள் தேவைப்படலாம். HTQ700GL ஆனது CNC கட்டுப்பாடு மற்றும் CAD இறக்குமதி நிரலாக்கத்தைப் பயன்படுத்தி, பொருத்தமான பொருட்கள் மற்றும் பகுதி வடிவமைப்புகளுக்கான திட்டமிடப்பட்ட செயல்பாடுகளை ஆதரிக்கிறது.
அறிமுகமில்லாத பொருட்களைச் செயலாக்குவதற்கு முன், பிளேடு இணக்கத்தன்மை, பணிப்பொருளின் ஆதரவு, ஊட்ட அமைப்புகள் மற்றும் தேவையான முடிக்கப்பட்ட தரத்தை சப்ளையருடன் உறுதிப்படுத்தவும்.

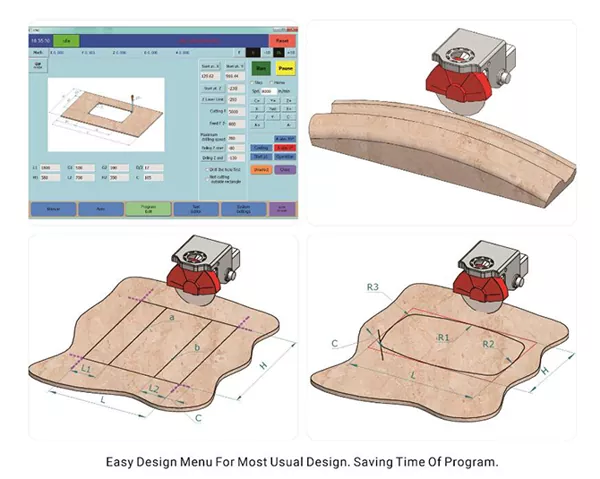

CAD இறக்குமதி நிரலாக்கம் மற்றும் CNC செயல்பாடு
ஒரு கல் பட்டறை வெவ்வேறு பகுதி வடிவங்கள் மற்றும் வாடிக்கையாளர் வரைபடங்களைக் கையாளும் போது நிரலாக்கமானது ஒரு முக்கியமான கருத்தாகும். ஆபரேட்டர்கள் தேவைப்படும் வெட்டுப் பாதைகளை மீண்டும் மீண்டும் செய்யக்கூடிய வகையில் தயார் செய்யும்போது, விரிவான இயக்கத் திறன் கொண்ட ஒரு இயந்திரம் மிகவும் பயனுள்ளதாக இருக்கும்.
HTQ700GL ஆனது CNC கட்டுப்பாடு மற்றும் CAD இறக்குமதி நிரலாக்கத்தைப் பயன்படுத்துகிறது. அதன் தயாரிப்பு ஆவணங்கள் செயல்பாட்டை எளிதாக்க வடிவமைக்கப்பட்ட தொடுதிரை இடைமுகம் மற்றும் உள்ளிடப்பட்ட தரவிலிருந்து கிராபிக்ஸ் உருவாக்கக்கூடிய அமைப்பு ஆகியவற்றை விவரிக்கிறது.
ஒரு பொதுவான பணிப்பாய்வு என்பது வரைபடத்தைத் தயாரித்தல், இணக்கமான CAD தரவை இறக்குமதி செய்தல், செயலாக்கத் தேவைகளைச் சரிபார்த்தல், பொருள் மற்றும் கருவிகளை அமைத்தல் மற்றும் தானியங்கி செயலாக்கம் தொடங்கும் முன் வேலையைச் சரிபார்த்தல் ஆகியவை அடங்கும்.
தனிப்பயனாக்கப்பட்ட வரைபடங்களைப் பெறும் அல்லது ஒத்த பகுதிகளின் உற்பத்தியை மீண்டும் செய்யும் பட்டறைகளுக்கு இந்த அணுகுமுறை பொருத்தமானது. HTQ700GL ஐ வாங்குவதற்கு முன்5-அச்சு CNC பாலம் பார்த்தேன், ஆதரிக்கப்படும் CAD கோப்பு வடிவங்கள், மென்பொருள் தேவைகள் மற்றும் ஆபரேட்டர் பயிற்சி ஏற்பாடுகளை உறுதிப்படுத்தவும்.
ஹெவி-டூட்டி அமைப்பு மற்றும் இயக்க கூறுகள்
வழக்கமான உற்பத்திக்கான உபகரணங்களைத் தேர்ந்தெடுக்கும்போது இயந்திர கட்டுமானம் கருத்தில் கொள்ள வேண்டிய மற்றொரு காரணியாகும். HTQ700GL ஒரு ஒருங்கிணைந்த திடமான வெல்டட் கட்டமைப்பைப் பயன்படுத்துகிறது. அதன் ஆவணப்படுத்தப்பட்ட இயக்க கூறுகளில் நேரியல் தண்டவாளங்கள், பந்து திருகுகள், ஹெலிகல் கியர், உயர் துல்லியமான கிரக குறைப்பான்கள் மற்றும் ஒரு சர்வோ அமைப்பு ஆகியவை அடங்கும்.
இயந்திரம் ஒரு குறிப்பிட்ட 22 kW பிரதான மோட்டார் மற்றும் 0 முதல் 6,000 rpm வேக வரம்பைக் கொண்டுள்ளது. மொத்த நிறுவப்பட்ட இயந்திர சக்தி 33 kW என பட்டியலிடப்பட்டுள்ளது.
இந்த விவரக்குறிப்புகள் உபகரணங்களை ஒப்பிடுவதற்கு ஒரு பயனுள்ள தொடக்க புள்ளியை வழங்குகின்றன. இருப்பினும், வெட்டு வேகம், முடிக்கப்பட்ட தரம் மற்றும் உற்பத்தி வெளியீடு ஆகியவை தேர்ந்தெடுக்கப்பட்ட கத்தி, பொருள் பண்புகள், வெட்டு ஆழம், ஊட்ட அமைப்புகள் மற்றும் ஆபரேட்டர் அமைப்பு போன்ற காரணிகளைப் பொறுத்தது.
HTQ700GL தொழில்நுட்ப விவரக்குறிப்புகள்
பின்வரும் புள்ளிவிவரங்கள் உற்பத்தியாளரின் தயாரிப்பு ஆவணங்களை அடிப்படையாகக் கொண்டவை. ஏகாதிபத்திய மாற்றங்கள் தோராயமானவை.
| விவரக்குறிப்பு | HTQ700GL |
|---|---|
| இயந்திர வகை | 5-அச்சு CNC ஹெவி-டூட்டி மோனோபிளாக் பிரிட்ஜ் சா |
| கட்டுப்பாட்டு அமைப்பு | CNC |
| நிரலாக்க முறை | CAD இறக்குமதி |
| கத்தி விட்டம் | 350–700 மிமீ (13.8–27.6 அங்குலம்) |
| முக்கிய மோட்டார் சக்தி | 22 kW (தோராயமாக 29.5 hp) |
| வேக வரம்பு | 0–6,000 ஆர்பிஎம் |
| எக்ஸ்-அச்சு பயணம் | 3,800 மிமீ (149.6 அங்குலம்) |
| ஒய்-அச்சு பயணம் | 2,400 மிமீ (94.5 அங்குலம்) |
| Z-அச்சு பயணம் | 500 மிமீ (19.7 அங்குலம்) |
| சி-அச்சு சுழற்சி | 0–360° |
| A-அச்சு இயக்கம் | 0–90° |
| பணி அட்டவணையின் அதிகபட்ச சாய்வு | 0–85° |
| வேலை அட்டவணை பரிமாணங்கள் | 3,600 × 2,200 மிமீ (141.7 × 86.6 அங்குலம்) |
| மொத்த சக்தி | 33 kW (தோராயமாக 44.3 hp) |
| மொத்த எடை | 5,000 கிலோ (தோராயமாக 11,023 பவுண்ட்) |
| ஒட்டுமொத்த பரிமாணங்கள் | 5,800 × 3,400 × 3,600 மிமீ (தோராயமாக 19.0 × 11.2 × 11.8 அடி) |
நிறுவல் குறிப்பு:ஒட்டுமொத்த பரிமாணங்கள் இயந்திரத்தைச் சுற்றி தேவைப்படும் முழு இயக்க அனுமதியைக் குறிக்கவில்லை. பட்டறையைத் தயாரிப்பதற்கு முன் மின்சாரம், தள அணுகல், தரை நிலைமைகள், ஏற்றும் இடம், பராமரிப்பு அனுமதி மற்றும் நிறுவல் தேவைகளை உறுதிப்படுத்தவும்.
உங்கள் பட்டறைக்கு HTQ700GL சரியானதா?
சரியான இயந்திரம் உங்கள் வாடிக்கையாளர்கள் ஆர்டர் செய்யும் வேலைகளைப் பொறுத்தது. செவ்வக ஸ்லாப் அளவை மையமாகக் கொண்ட ஒரு பட்டறையானது தனிப்பயனாக்கப்பட்ட கவுண்டர்டாப் பாகங்கள் அல்லது ஒழுங்கற்ற கல் சுயவிவரங்களைத் தொடர்ந்து செய்யும் ஒன்றிலிருந்து வேறுபட்ட தேவைகளைக் கொண்டிருக்கலாம்.
உங்கள் கடை என்றால் HTQ700GL கருத்தில் கொள்ளத்தக்கதாக இருக்கலாம்:
- கோண வெட்டுக்கள், வளைந்த வரையறைகள் அல்லது தனிப்பயன் வடிவ கல் பாகங்களை செயலாக்குகிறது.
- வரைதல் அடிப்படையிலான வேலைக்கு CNC கட்டுப்பாடு மற்றும் CAD இறக்குமதி நிரலாக்கம் தேவை.
- கிரானைட், பளிங்கு, பொறிக்கப்பட்ட கல், ஓடு அல்லது பிற இணக்கமான கட்டுமானப் பொருட்களுடன் வேலை செய்கிறது.
- பொருத்தமான கவுண்டர்டாப் பயன்பாடுகளுக்கான விருப்ப அரைக்கும் செயல்பாடுகளை மதிப்பீடு செய்ய விரும்புகிறது.
- இயந்திரத்திற்குத் தேவையான தரை இடமும் மின் திறனும் உள்ளது.
கொள்முதல் முடிவை எடுப்பதற்கு முன், பல பிரதிநிதித்துவ வரைபடங்களைத் தயாரிக்கவும். ஒரு நிலையான வெட்டு வேலை, ஒரு கோண வெட்டு மற்றும் ஒரு ஒழுங்கற்ற சுயவிவரம் ஆகியவை அடங்கும். ஒவ்வொரு வேலைக்கும் பொருத்தமான உள்ளமைவு, கருவி மற்றும் செயலாக்க முறை ஆகியவற்றை உறுதிப்படுத்த சப்ளையரிடம் கேளுங்கள்.
மேற்கோளைக் கோருவதற்கு முன் என்ன சரிபார்க்க வேண்டும்
பொருள் மற்றும் தடிமன்
நீங்கள் அடிக்கடி செயலாக்கும் பொருட்களைக் கண்டறிந்து, வழக்கமான மற்றும் அதிகபட்ச பணிப்பகுதி தடிமன் இரண்டையும் வழங்கவும். வெவ்வேறு பொருட்களுக்கு வெவ்வேறு கத்திகள் மற்றும் வேலை நிலைமைகள் தேவைப்படலாம்.
பகுதி பரிமாணங்கள் மற்றும் வெட்டும் தேவைகள்
வழக்கமான நீளம், அகலம், தடிமன், தேவையான கோணங்கள் மற்றும் சுயவிவர விவரங்களைப் பகிரவும். இயந்திரத்தின் பயணம் மற்றும் முன்மொழியப்பட்ட உள்ளமைவு பொருத்தமானதா என்பதை சப்ளையர் மதிப்பிட இது உதவுகிறது.
கருவி மற்றும் விருப்ப செயல்பாடுகள்
உங்கள் வேலைகளுக்கு நேராக வெட்டு, கோண வெட்டு, தனிப்பயன் சுயவிவரங்கள், பள்ளங்கள், அரைத்தல் அல்லது பாலிஷ் தேவையா என்பதைக் குறிப்பிடவும். ஒவ்வொரு செயல்பாடும் நிலையான கட்டமைப்பில் சேர்க்கப்பட்டுள்ளது என்று கருதுவதை விட எந்த செயல்பாடுகளுக்கு விருப்ப உபகரணங்கள் தேவை என்பதை உறுதிப்படுத்தவும்.
மென்பொருள் மற்றும் தொழிற்சாலை நிலைமைகள்
பிரதிநிதி CAD வரைபடங்களை வழங்கவும் மற்றும் இணக்கமான கோப்பு வடிவங்களை உறுதிப்படுத்தவும். இயந்திர அணுகல், கிடைக்கக்கூடிய நிறுவல் இடம், மின் தேவைகள் மற்றும் பராமரிப்பு அனுமதி ஆகியவற்றை சரிபார்க்கவும்.
விற்பனைக்குப் பிந்தைய ஆதரவு
நிறுவல் வழிகாட்டுதல், ஆபரேட்டர் பயிற்சி, உதிரி பாகங்கள், பராமரிப்பு ஆவணங்கள் மற்றும் தொழில்நுட்ப ஆதரவு பற்றி கேளுங்கள். இந்த விவரங்கள் இயந்திர விவரக்குறிப்புகள் மற்றும் கொள்முதல் விலையுடன் மதிப்பாய்வு செய்யப்பட வேண்டும்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
HTQ700GL எந்த பொருட்களைச் செயலாக்க முடியும்?
தயாரிப்பு ஆவணங்கள் அடுக்குகள், ஓடுகள், பளிங்கு, செயற்கை கல், கிரானைட், சிமெண்ட் பொருட்கள் மற்றும் பிற கட்டுமானப் பொருட்களை பொருத்தமான வெட்டு மற்றும் வடிவமைத்தல் பயன்பாடுகளுக்கு பட்டியலிடுகிறது. ஆர்டர் செய்வதற்கு முன் உங்கள் குறிப்பிட்ட பொருள் மற்றும் தடிமன் ஆகியவற்றுக்கான இணக்கத்தன்மையை உறுதிப்படுத்தவும்.
HTQ700GL கோண வெட்டுகளை ஆதரிக்கிறதா?
ஆம். குறிப்பிடப்பட்ட A-அச்சு இயக்கம் 0-90°, மற்றும் C-அச்சு சுழற்சி 0-360° ஆகும். ஒர்க்டேபிள் 0–85° என்ற அதிகபட்ச சாய்வு வரம்பைக் கொண்டுள்ளது. நீங்கள் உத்தேசித்துள்ள வேலைக்குத் தேவையான உள்ளமைவைச் சரிபார்க்க சப்ளையரிடம் கேளுங்கள்.
இயந்திரம் திறப்புகள் மற்றும் வடிகால் பள்ளங்களை மூழ்கடிக்க முடியுமா?
இந்த கூடுதல் எந்திரப் பணிகளை விருப்ப அரைக்கும்-கட்டர் இணைப்பு மற்றும் பொருத்தமான கருவி மூலம் ஆதரிக்க முடியும். மேற்கோளைக் கோரும்போது இணைப்பு, கருவிகள் மற்றும் தேவையான உள்ளமைவை உறுதிப்படுத்தவும்.
இயந்திரம் எவ்வாறு திட்டமிடப்பட்டுள்ளது?
குறிப்பிட்ட நிரலாக்க முறை CAD இறக்குமதி ஆகும். ஆதரிக்கப்படும் கோப்பு வடிவங்கள் மற்றும் மென்பொருள் தேவைகள் சப்ளையருடன் உறுதிப்படுத்தப்பட வேண்டும்.
அதிகபட்ச கத்தி விட்டம் என்ன?
குறிப்பிடப்பட்ட கத்தி விட்டம் வரம்பு 350-700 மிமீ, தோராயமாக 13.8-27.6 அங்குலம். இந்த எண்ணிக்கை அதிகபட்ச வெட்டு ஆழத்தை நிறுவவில்லை.
இயந்திரத்திற்கு எவ்வளவு இடம் தேவை?
பட்டியலிடப்பட்ட ஒட்டுமொத்த பரிமாணங்கள் 5,800 × 3,400 × 3,600 மிமீ ஆகும். பொருள் கையாளுதல், செயல்பாடு, பராமரிப்பு மற்றும் பாதுகாப்பான அணுகலுக்கு கூடுதல் இடம் தேவைப்படலாம். தளத்தைத் தயாரிப்பதற்கு முன் நிறுவல் அமைப்பைக் கோரவும்.
ஹைனெங்குடன் உங்கள் கல் வெட்டுதல் தேவைகளைப் பற்றி விவாதிக்கவும்
HTQ700GL5-அச்சு CNC பாலம் பார்த்தேன்CNC கட்டுப்பாடு, CAD இறக்குமதி நிரலாக்கம், ஒரு 350-700 மிமீ பிளேடு வரம்பு, சரிசெய்யக்கூடிய கட்டிங்-ஹெட் இயக்கம் மற்றும் ஒரு ஒருங்கிணைந்த திடமான வெல்டட் அமைப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது. ஒரு விருப்ப துருவல் கட்டர் கட்டமைப்பு அதன் பயன்பாட்டை கூடுதல் பொருத்தமான கவுண்டர்டாப் எந்திர பணிகளுக்கு நீட்டிக்க முடியும்.
இயந்திரம் உங்கள் உற்பத்தித் தேவைகளுக்குப் பொருந்துகிறதா என்பதைத் தீர்மானிக்க, உங்கள் பொருள் வகை, பணிப்பொருளின் பரிமாணங்கள், தேவையான செயல்பாடுகள் மற்றும் பிரதிநிதித்துவ வரைபடங்களை ஹைனெங்குடன் பகிர்ந்து கொள்ளுங்கள். சப்ளையர் பின்னர் பொருத்தமான இயந்திர கட்டமைப்பு மற்றும் விருப்ப உபகரணங்களை உறுதிப்படுத்த உதவலாம்.
